凱鼎屏蔽夾用什么材料
家都知道凱鼎屏蔽夾是國產屏蔽夾的標準，那么他是怎 么做到的呢？凱鼎屏蔽夾除了有精湛的設計團體外，采購物料也是精益求精，每種材料都能精確的掌握他的性能，從原材料到包裝成品，每個環節都有專業品保跟蹤，凱鼎屏蔽夾所有采購物料以我司標準公差必須在正負0.03以內，呵呵，在此要感謝所有的供應商啦，謝謝支持！
資深專業設計團隊,為客戶定制成品及提供設計方案和加工配套是我們的優勢。專注、專一、專業是我們的理念。急客戶所急、為客戶提供專業的SMT包裝解決方案！提供優質的服務！是我們的服務與承諾。能以最短的生產周期、最佳的品質、最優惠的價格為客戶提供最優質的產品。
生產工序一條龍,產品質量有保證,通過ISO9001:2008、SGS、ROHS、等多項認證。
屏蔽夾的特點及應用
屏蔽夾是帶金屬的夾子，適用于所有傳統的電纜屏蔽，可進行符合EMC標準的接線，以及較短的低電阻觸點過渡。一般有使用到無線通信的產品，通常都會在電路板上設計屏蔽框(shielding frame)來隔絕電磁干擾(EMI)，現在有些腦筋動得快的廠商想出了使用夾子來取代屏蔽框的方法，這種夾子不但可以使用SMT打件，而且體積小所以不怕變形其組裝簡單，屏蔽夾提供最大的布線方便性。 只有端子條接線后，才能安裝屏蔽夾。再次屏蔽夾支架可輕松卡接到DIN導軌上。 借助集成的金屬接點，接地電位自動連接中性匯流條。第三，屏蔽夾無需使用輔助工具就可以簡單方便地連接屏蔽夾。
一、功能與結構

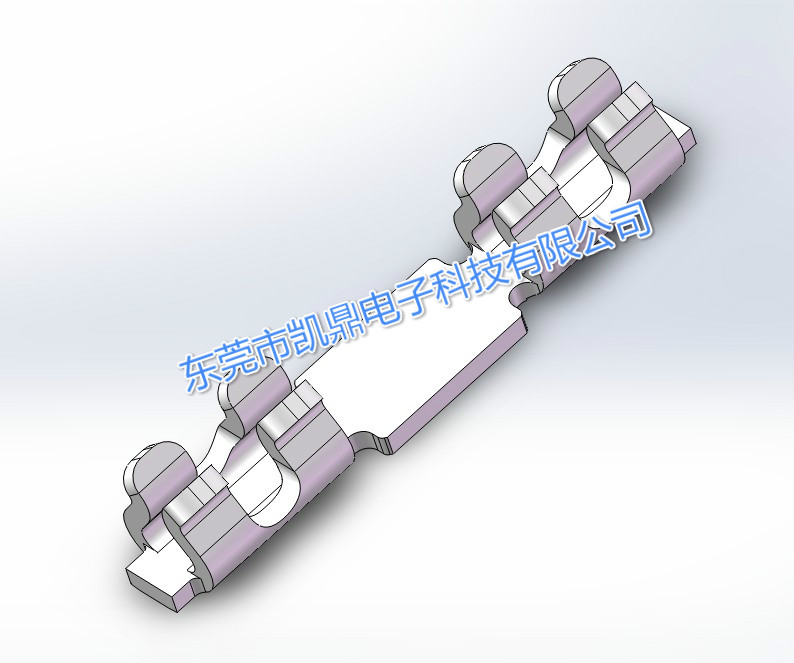

凱鼎屏蔽罩夾子，屏蔽罩固定夾，屏蔽罩彈性支架，SMT夾子，貼片夾子
主要功能：手機主板，平板電腦主板，無線路由主板，各種電子設備主板貼片用支撐屏蔽罩用。
用此夾子可以替代老式的屏蔽框，且維修和拆裝方便老式的是焊接的，現在的夾子用載帶包裝
SMT貼片焊接在主板上，屏蔽罩卡在夾子上面。
規格：
015夾子 L6.5*W0.8*H1.28*S0.15 固定屏蔽罩厚度T=0.15MM
020夾子 L6.5*W0.8*H1.28*S0.2 固定屏蔽罩厚度T=0.2MM
注解：夾子采用高速沖模生產，材質選用進口SUS301，表面電鍍霧錫，自動化SMT專用載帶包裝，貼片快速方便。產品類型：板上式
新料號：KD-PBJ-001
產品規格：H=0.80mm
產品外形尺寸（長x寬x高）：6.5*0.8*1.28（mm）
板上高度：0.80mm
配合屏蔽罩(線徑)厚度：0.20mm
目前日產能：500K
最小包裝量：10K
備註：標準物料，可通用
|
二、屏蔽夾與屏蔽框優劣勢對比 |
||||||||||||||||||
|
專業生產屏蔽夾，尺寸精確，質量上乘，優質的售后服務，交貨及時。
該產品彈性好，易上錫，采用SMD載帶包裝，貼裝方便，更好地分隔了屏蔽區，加強了屏蔽效果，降低了屏蔽罩、屏蔽框的生產工藝、材料、可焊性、平整度及包裝的要求，降低了屏蔽罩、屏蔽框的生產使用成本，
同時也降低了后續主板生產、檢驗、維修等方面的成本，貼片生產檢驗合格后加蓋屏蔽罩，維修時可將屏蔽罩直接從固定夾上取下，而不再需要將屏蔽罩高溫吹脫，避免了高溫吹脫屏蔽罩時吹壞主板，大大降低了因維修所產生的壞板率，對手機主板起到了直接保護作用。是一款取代屏蔽框的最佳產品。屏蔽夾適用于所有傳統的電纜屏蔽，可進行符合EMC標準的接線，以及較短的低電阻觸點過渡。 這種夾子可以直接取代屏蔽框，當夾子被焊接在電路板之后，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等于少了一個屏蔽框的費用。我們大概比較了一下屏蔽框(Shielding frame)與屏蔽夾(shielding clip)之間的優缺點如下：
|
|
三、產品規格生產程序 |
|
客戶提供產品樣品或者產品設計圖，提供OEM私人訂制。
我方根據樣品或者圖紙設計模具，圖紙并供客戶參考或訂制再生產。 |
|
四、包裝及產品說明 |
|
該產品彈性好，易上錫，采用SMD載帶包裝，貼裝方便，更好地分隔了屏蔽區，加強了屏蔽效果，降低了屏蔽罩、屏蔽框的生產工藝、材料、可焊性、平整度及包裝的要求，降低了屏蔽罩、屏蔽框的生產使用成本。
|
|
五、適用范圍 |
|
專業生產、銷售：EMI/RFI SMD Shield Clip（屏蔽夾），屏蔽罩夾子，屏蔽罩固定夾，屏蔽蓋夾子屏蔽罩固定夾,手機屏蔽夾，平板電腦屏蔽夾，PTC0703B屏蔽夾，PTC1121N屏蔽夾；PTC0703B屏蔽夾；PTC0706B屏蔽夾；廣泛應用于平板電腦，GPS車載，智能手機等電子產品。
|
|
六、管理與品質認證 |
|
ISO9001質量管理體系認證 |
