屏蔽夾的包裝方式
專注屏蔽夾年-專業定制: 我們屏蔽夾專業研發設計 、專業制做、批量生產、包裝為一體的屏蔽夾生產廠加家。擁有專用設備高速?zèng)_床，全自動包裝機等。能自行設計和生產屏蔽夾的各種類型和規格的屏蔽罩。成型機自動化程度高，我們嚴格執行ISO管理體系，產品質量穩定，交貨及時。我們擁有一個高效率、重品質的經營團隊。我們一定能實現承諾，滿足客戶的要求。隨時歡迎您到工廠參觀。
用夾子來取代屏蔽框的方法，這種夾子不但可以使用SMT打件，而且體積小所以不怕變形，其實較早期的管狀保險絲就有類似的設計產品了。
這種夾子可以直接取代屏蔽框，當夾子被焊接在電路板之后，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等于少了一個屏蔽框的費用。我們大概比較了一下屏蔽框(Shielding frame)與屏蔽夾(shielding clip)之間的優缺點如下：
|
|
屏蔽框(Shielding frame) |
|
|
零件成本 |
開模費用約USD3000~4000 |
無須開模費用。 |
|
SMT打件成本 |
1.屏蔽框的平整度問題影響打件良率。 |
1. 無平整度的問題。 |
|
維修費用 |
1.屏蔽框會遮蔽組件，不利維修，經常需要減除中間的十字肋或部份邊框。 |
1. 不會影響維修。 |
|
測試 |
屏蔽框的十字肋及框邊經常影響測試點的擺放，造成測試點擺放不易，甚至降低測試涵蓋率。 |
測試點不需要做特別的讓位。 |
|
組裝 |
組裝屏蔽罩時容易對位。 |
組裝屏蔽罩時需要對位，容易有偏差，建議要訓練作業員從一個角落的兩端先對位后組裝。 |
雖然屏蔽夾有非常多的有點與成本優勢，但仍然有許多的工程問題需要理清：
它的夾持力如何，如何計算摔落實驗時不會掉下來？根據廠商的回答，每個夾子的對屏蔽框的夾持力約為 1 kgf，所以計算摔落實驗時的G值之后就可以知道一個屏蔽框需要幾個夾子。一般來說一個屏蔽框通常最少需要4個夾子來固定其位置。
它焊接在板子上的附著力為何？根據廠商的回答，每個夾子所能承受的推力為 5kgf 以上，應該足夠應付目前的消費電子產品需求。
有否建議多遠的距離應該擺放一個夾子？根據廠商的回答，以手機為例，大約 25mm 擺放一個夾子就可以了。
吃錫厚度有無建議？根據廠商的回答，吃錫厚度最好在0.1mm，太厚的話怕屏蔽框與電路板的中間會出現較大的空隙，影響EMI的效果。
一、功能與結構

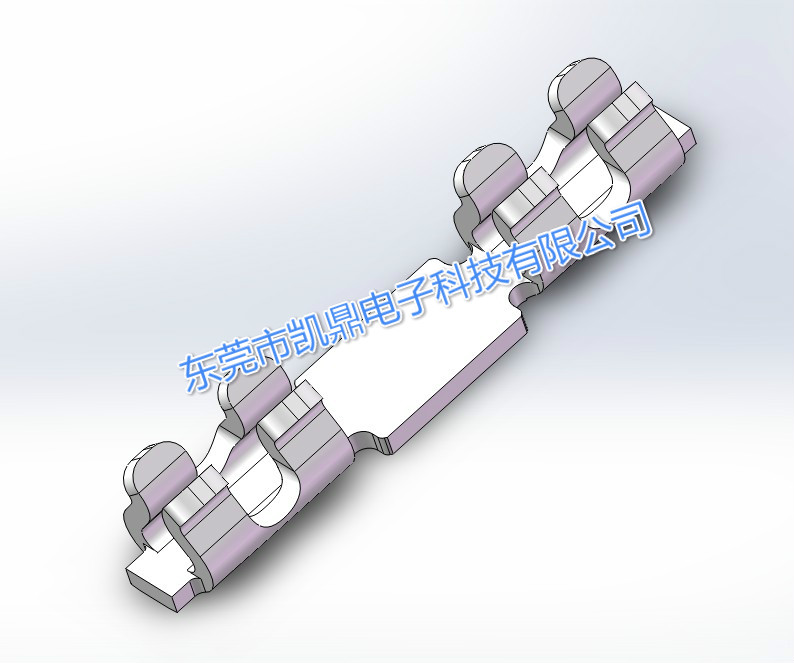

凱鼎屏蔽罩夾子，屏蔽罩固定夾，屏蔽罩彈性支架，SMT夾子，貼片夾子
主要功能：手機主板，平板電腦主板，無線路由主板，各種電子設備主板貼片用支撐屏蔽罩用。
用此夾子可以替代老式的屏蔽框，且維修和拆裝方便老式的是焊接的，現在的夾子用載帶包裝
SMT貼片焊接在主板上，屏蔽罩卡在夾子上面。
規格：
015夾子 L6.5*W0.8*H1.28*S0.15 固定屏蔽罩厚度T=0.15MM
020夾子 L6.5*W0.8*H1.28*S0.2 固定屏蔽罩厚度T=0.2MM
注解：夾子采用高速?zèng)_模生產，材質選用進口SUS301，表面電鍍霧錫，自動化SMT專用載帶包裝，貼片快速方便。產品類型：板上式
新料號：KD-PBJ-001
產品規格：H=0.80mm
產品外形尺寸（長x寬x高）：6.5*0.8*1.28（mm）
板上高度：0.80mm
配合屏蔽罩(線徑)厚度：0.20mm
目前日產能：500K
最小包裝量：10K
備註：標準物料，可通用
|
二、屏蔽夾與屏蔽框優劣勢對比 |
||||||||||||||||||
|
專業生產屏蔽夾，尺寸精確，質量上乘，優質的售后服務，交貨及時。
該產品彈性好，易上錫，采用SMD載帶包裝，貼裝方便，更好地分隔了屏蔽區，加強了屏蔽效果，降低了屏蔽罩、屏蔽框的生產工藝、材料、可焊性、平整度及包裝的要求，降低了屏蔽罩、屏蔽框的生產使用成本，
同時也降低了后續主板生產、檢驗、維修等方面的成本，貼片生產檢驗合格后加蓋屏蔽罩，維修時可將屏蔽罩直接從固定夾上取下，而不再需要將屏蔽罩高溫吹脫，避免了高溫吹脫屏蔽罩時吹壞主板，大大降低了因維修所產生的壞板率，對手機主板起到了直接保護作用。是一款取代屏蔽框的最佳產品。屏蔽夾適用于所有傳統的電纜屏蔽，可進行符合EMC標準的接線，以及較短的低電阻觸點過渡。 這種夾子可以直接取代屏蔽框，當夾子被焊接在電路板之后，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等于少了一個屏蔽框的費用。我們大概比較了一下屏蔽框(Shielding frame)與屏蔽夾(shielding clip)之間的優缺點如下：
|
|
三、產品規格生產程序 |
|
客戶提供產品樣品或者產品設計圖，提供OEM私人訂制。
我方根據樣品或者圖紙?jiān)O(shè)計模具，圖紙并供客戶參考或訂制再生產。 |
|
四、包裝及產品說明 |
|
該產品彈性好，易上錫，采用SMD載帶包裝，貼裝方便，更好地分隔了屏蔽區，加強了屏蔽效果，降低了屏蔽罩、屏蔽框的生產工藝、材料、可焊性、平整度及包裝的要求，降低了屏蔽罩、屏蔽框的生產使用成本。
|

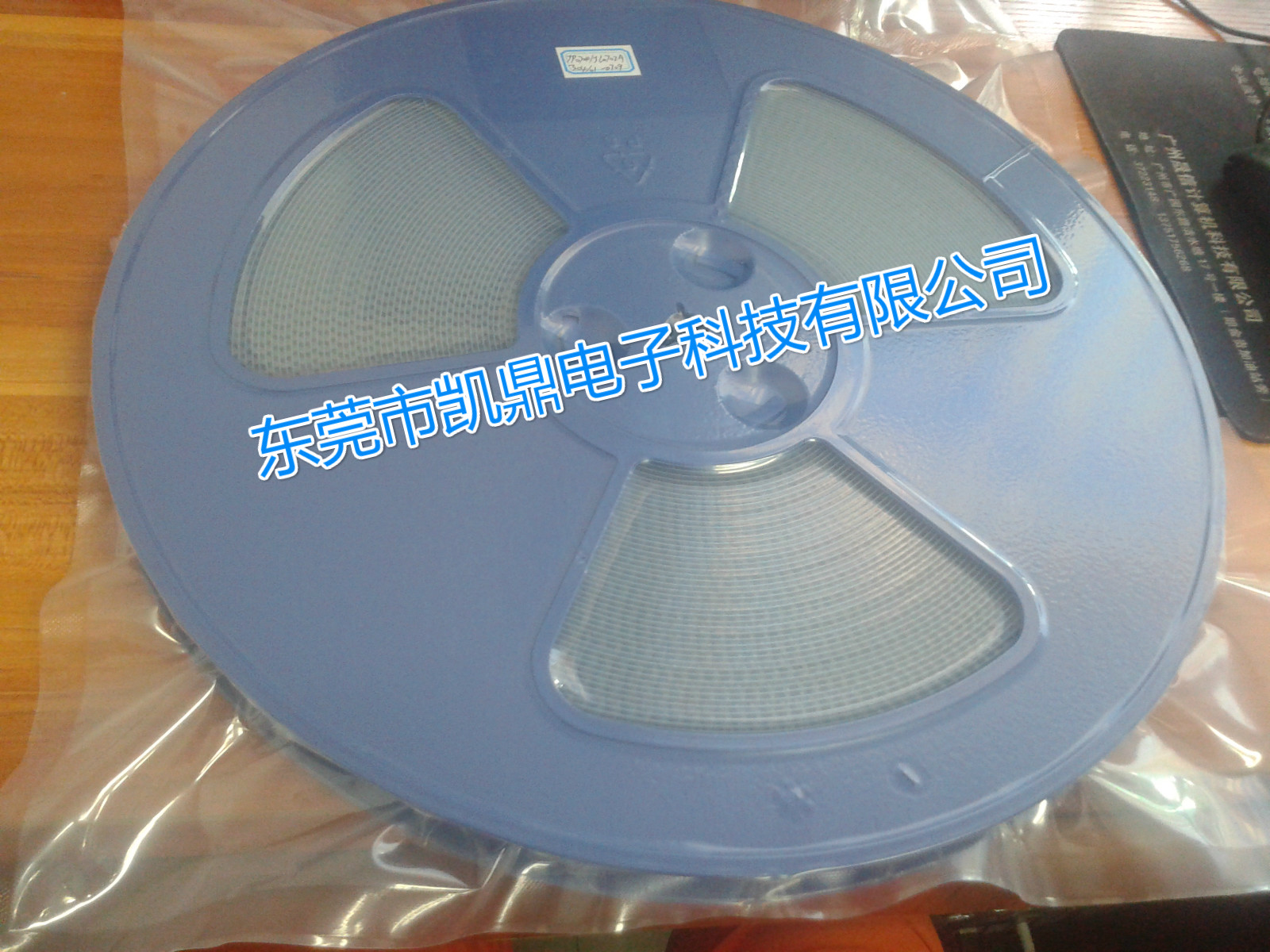

五、外貿包裝采用真空包裝，歡迎廣大外貿朋友前來采購屏蔽夾，屏蔽夾(Shielding clip)，屏蔽罩夾子，屏蔽罩固定夾。
