屏蔽夾(shielding can clip)
一般有使用到無線通訊的產品，通常都會在電路板上設計屏蔽框(shielding frame)來隔絕電磁干擾(EMI)，但要使屏蔽框發揮功能，一般都需要用到兩個零部件，一個是使用SMT打件的屏蔽框(shielding frame)，另一個是屏蔽罩(Shielding can)，這麼一來就必須要開兩套以上的Press模具。
姑且不論開模具的費用，就我使用屏蔽框的經驗，它必須要經過好幾道的板金加工才能成型，而且一般的屏蔽框都被要求要可以上SMT機器打件，所以其平面度(Flatness)的要求一般都被要求要作到0.10mm以下，因為大部分的鋼板厚度都開在0.12mm，假設使用階梯式鋼板(step-up stencil)，鋼板的厚度最多也只能有0.15mm，所以低良率，重工需求高的情況下，讓這種屏蔽框的費用一直居高不下。而且大部分的SMT打件還得另外準備卷帶(tape-on-reel)，這又是另外一筆費用。
現在有些腦筋動得快的廠商想出了使用夾子來取代屏蔽框的方法，這種夾子不但可以使用SMT打件，而且體積小所以不怕變形，其實較早期的管狀保險絲就有類似的設計產品了。

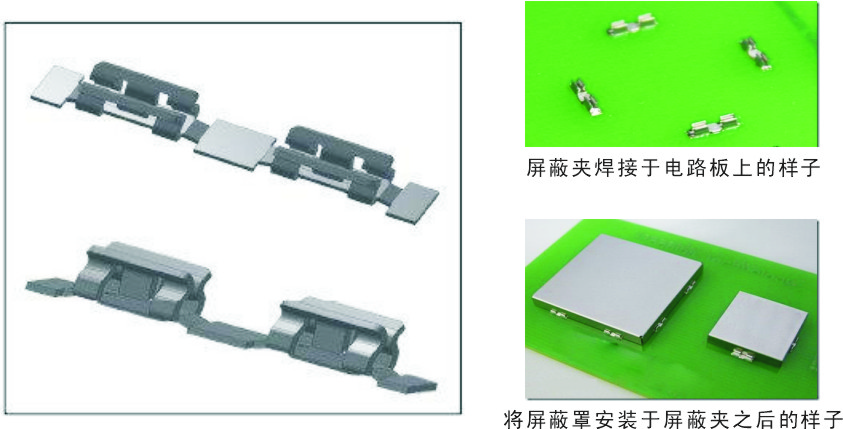

這種夾子可以直接取代屏蔽框，當夾子被焊接在電路板之後，再直接把屏蔽罩安裝在這些夾子中間夾住就可以了，等於少了一個屏蔽框的費用。我們大概比較了一下屏蔽框(Shielding frame)與屏蔽夾(shielding clip)之間的優缺點如下：
|
|
屏蔽框(Shielding frame) |
屏蔽夾(Shielding clip) |
|
零件成本 |
開模費用約USD3000~4000 |
無須開模費用。 |
|
SMT打件成本 |
1.屏蔽框的平整度問題影響打件良率。 |
1. 無平整度的問題。 |
|
維修費用 |
1.屏蔽框會遮蔽元件，不利維修，經常需要減除中間的十字肋或部份邊框。 |
1. 不會影響維修。 |
|
測試 |
屏蔽框的十字肋及框邊經常影響測試點的擺放，造成測試點擺放不易，甚至降低測試涵蓋率。 |
測試點不需要做特別的讓位。 |
|
組裝 |
組裝屏蔽罩時容易對位。 |
組裝屏蔽罩時需要對位，容易有偏差，建議要訓練作業員從一個角落的兩端先對位後組裝。 |
